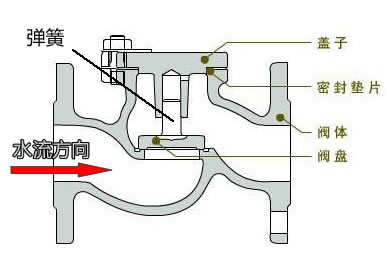

圖：止回閥原理，介質流動將彈簧頂開，介質通過止回閥，反方向通不過

止回閥，又叫逆止閥、單向閥，主要作用是防止介質導流、防止泵及其驅動裝置反轉，以及容器內介質的泄漏，水泵吸水關的底閥也屬于止回閥類。止回閥原理是啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流，如圖，當介質達到一定壓力時，介質將啟閉件頂開，從而通過止回閥，反之介質從另一個方向則通不過閥門。止回閥屬于自動閥類，止回閥主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。止回閥按結構劃分，可分為升降式止回閥、旋啟式止回閥和蝶式止回閥三種。升降式止回閥可分為立式止回閥和臥式止回閥兩種。旋啟式止回閥分為單瓣式止回閥、雙瓣式止回閥和多瓣式止回閥三種。蝶式止回閥為直通式止回閥、以上幾種止回閥在連接形式上可分為螺紋連接止回閥、法蘭連接止回閥和焊接止回閥三種。

直通式升降式止回閥應安裝于水平管路上，升降式立式止回閥和底閥一般安裝在垂直管路上，并且介質自下而上流動。

旋啟式止回閥安裝位置不妥限制，通常安裝于水平管路，但也可以安裝于垂直管路或傾料管路上。

止回閥關閉時，會在管路中產生水錘壓力，嚴重時會導致閥門、管路或設備的損壞，尤其對于大口管路或高壓管路，故應引起止回閥選用者的高度注意。

止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。

止回閥根據其結構形式的不同可分為：旋啟式止回閥、升降式止回閥、蝶式止回閥、空排止回閥、隔膜式止回閥、無磨損球形止回閥、管道式止回閥、緩閉式止回閥、浮球式襯氟塑料止回閥、浮球形襯氟塑料 Y 形止回閥、高效無聲止回閥、調流緩沖止回閥、帶氣動裝置的旋啟式止回閥、帶氣動關閉裝置的旋啟止回閥、電動緩閉蝶形止回閥、雙蝶板緩沖止回閥、用于氣體的雙板止回閥、對夾薄形止回閥、對夾式消聲止回閥、帶小流量噴嘴的旋啟式止回閥、內壓自封式閥蓋直流式旋啟式止回閥。

止回閥安裝時，應特別注意介質流動方向，應使介質正常流動方向與閥體上指示的箭頭方向相一致，否則就會截?cái)嘟橘|(zhì)的正常流動。底閥應安裝在水泵吸水管路的底端。

止回閥安裝應注意以下事頂：

1、在管線中不要使止回閥承受重量，大型的止回閥應獨立支撐，使之不受管系產生的壓力的影響。

2、安裝時注意介質流動的方向應與閥體所票箭頭方向一致。

3、升降式垂直瓣止回閥應安裝在垂直管道上。

4、升降式水平瓣止回閥應安裝在水平管道。
