截止閥是指關閉件（閥瓣）沿閥座中心線移動的閥門。截止閥非常適合作為切斷或調節以及節流使用。

截止閥的密封原理是，依靠閥杠壓力，使閥瓣密封面與閥座密封面緊密貼合，阻止介質流通。截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。根據截止閥的密封副材料的不同，截止閥可使用金屬密封和非金屬密封。使用金屬密封及非金屬密封陶瓷密封時，不但需要密封比壓高，而且需要四周均勻，以達到所需的密封性。根據以上要求，密封副的結構設計有多種，其密封原理及密封力的計算也不盡相同。

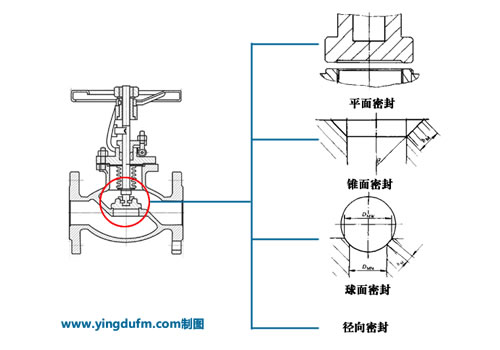

圖：截止閥密封原理

1、平面密封

平面密封的優點是接觸面密合時無摩擦，因此對關閉件的導向要求并不重要，對密封面材料抗擦傷的要求也不嚴格。同時，由于管道應力而使密封面圓度受變形時，也不會影響密封面的密封性能。平面密封的缺點是介質中的固體顆粒和沉淀物易操作密封面。密封原理是當介質從閥瓣下方流入時，所施加的密封力必須等于或大于密封面上所產生的必須比壓和介質向上的作用力之和。

2、錐面密封

錐面密封是把密封面做成錐形，使接觸面變窄。在一定的密封力作用下，其密封比壓大大增加，從而達到密封。相對平面密封來說，錐面密封所施加的密封力較小。錐面密封的密封原理是當介質從閥瓣下方流入時，所施加的密封力必須等于或略大于密封面上所產生的必須比壓力和介質向上的作用力之和。通常，密封面錐半角做成15度，使密封面較寬，使閥瓣能更容易地與閥座密封。

3、球面密封

球面密封是把閥瓣做成球形，閥座做成錐形。閥瓣的球體在閥桿的孔內能自由轉動。因此閥瓣能在閥座上作一定范圍的轉動而進行調整。由于 兩密封面的接觸幾乎成一線，即線密封，因密封應力很高，容易密封。其密封原理是當介質從閥瓣下方流入時，所施加的密封力必須等于或略大于密封面上所產生的必須比壓力和介質向上的作用力之和。

4、徑向密封

徑向密封是指柱塞截止閥的密封，其密封原理是，在柱塞閥中，其閥瓣和閥座是按柱塞的原理設計的。把閥瓣設計成柱塞，閥座設計成套環，套環的材料可以使用柔性石墨或聚四氟乙烯，閥座由上套環、隔離環和下套環組成 ，用閥蓋壓緊。靠柱塞和套環之間的緊密配合來實現密封。
