止回閥是依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥、單向閥、逆流閥、和背壓閥。止回閥屬于一種自動閥門，其主要作用是防止介質倒流、防止泵及驅動電動機反轉，以及容器介質的泄放。止回閥還可用于給其中的壓力可能升至超過系統壓的輔助系統提供補給的管路上。

升降式止回閥只能安裝在水平管道上，閥瓣沿著閥體垂直中心線滑動的止回閥，在高壓小口徑止回閥上閥瓣可采用圓球。升降式止回閥的閥體形狀與截止閥一樣（可與截止閥通用），因此它的流體阻力系數較大。其結構與截止閥相似，閥體和閥瓣與截止閥相同。閥瓣上部和閥蓋下部加工有導向套簡，閥瓣導向簡可在閥盞導向簡內自由升降，當介質順流時，閥瓣靠介質推力開啟，當介質停流時，閥瓣靠自垂降落在閥座上，起阻止介質逆流作用。直通式升降止回閥介質進出口通道方向與閥座通道方向垂直；立式升降式止回閥，其介質進出口通道方向與閥座通道方向相同，其流動阻力較直通式小。

升降式止回閥可分為立式止回閥和臥式止回閥兩種，本產品為臥式止回閥。

產品參數

使用說明

本閥應閥蓋向上安裝在水平管路上作單向啟閉用，防止介質逆流，介質流向應與閥體上箭頭方向一致，安裝前應把管道和閥門內腔清理干凈。

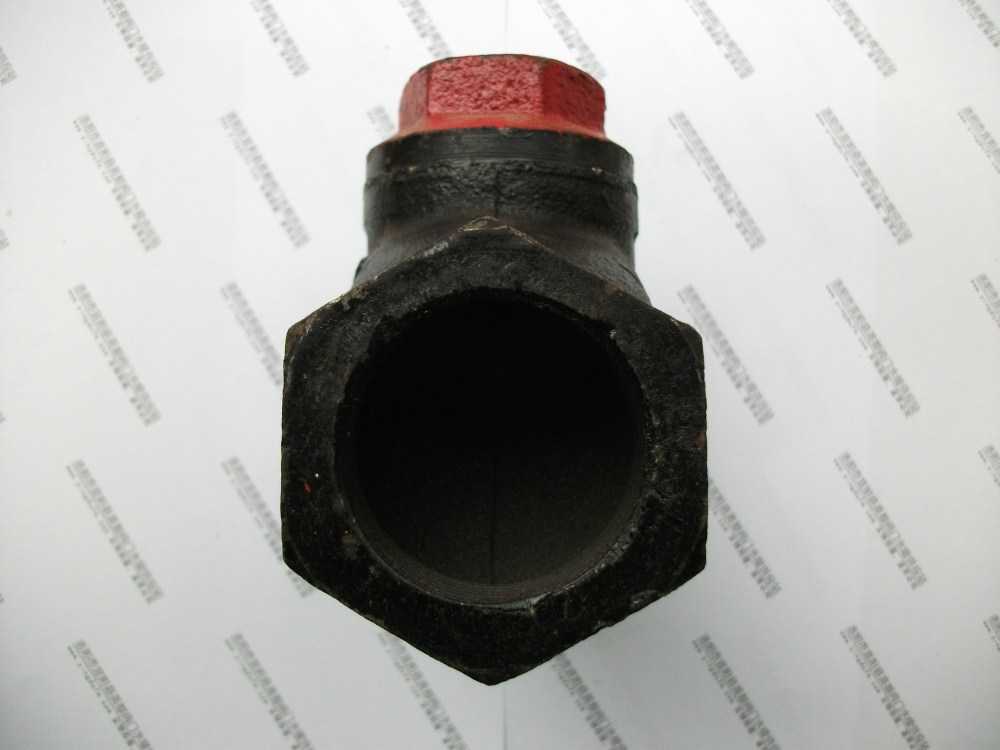

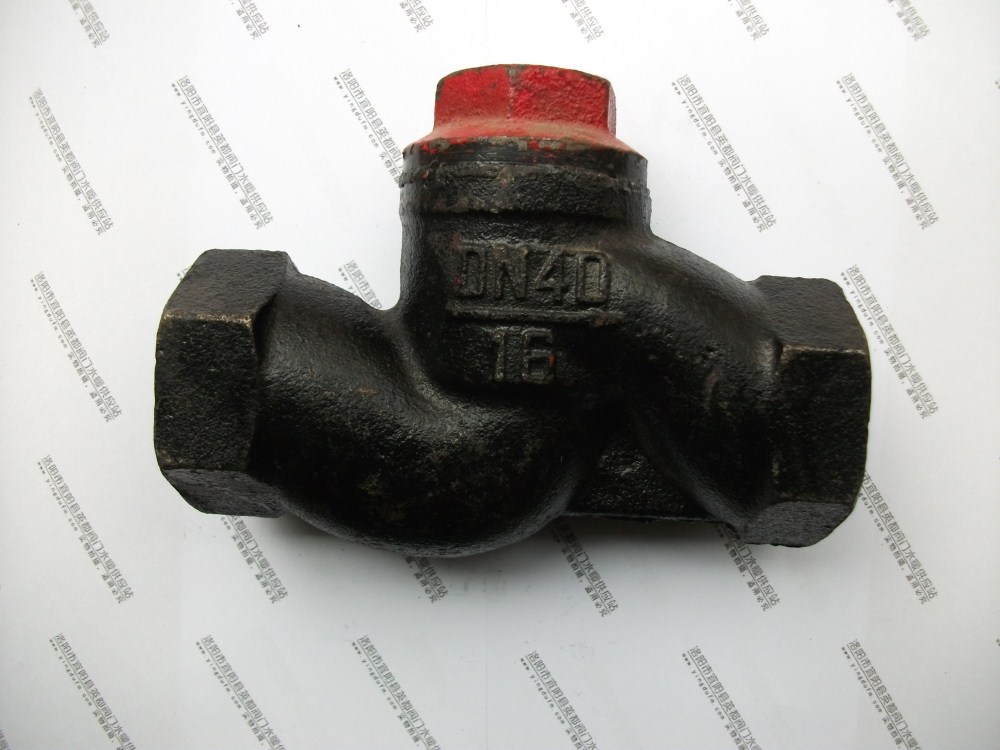

產品實物拍攝
