一、什么是疏水閥

疏水閥是一種自動閥門，用于蒸汽供熱設備、蒸汽輸送管線和蒸汽使用裝置上，把蒸汽做功后產生的凝結水從裝置中迅速排出，并阻止新鮮蒸汽泄漏，并使裝置的效率保持在較好狀態。疏水閥是保證各種加熱工藝管線和設備所需溫度和熱量使之正確工作的一種節能產品。因此在石化生產中得到了廣泛應用。

二、疏水閥的作用

疏水閥的作用是將蒸汽系統中蒸汽做功后產生的凝結水盡快排出；同時大限度地自動防止蒸汽的泄漏。某此需要利用到蒸汽的設備上只需要蒸汽，但蒸汽在這種設備內肯定要產生凝結水，凝結水在設備和管道中可能對設備造成損害或者降低設備運行的效率性能，疏水閥的作用就是把將這些產生的凝結水盡快排出管道和設備，同時大限度的防止新鮮蒸汽泄漏，使設備的運行效率性能保持在佳狀態。

三、疏水閥原理

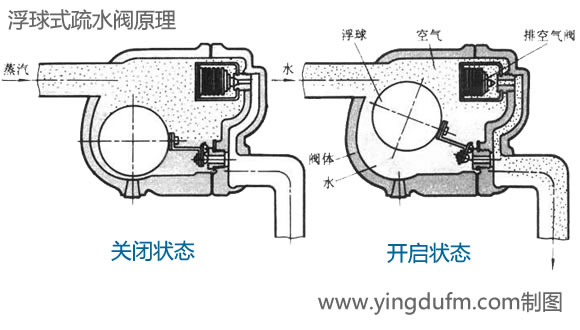

圖：浮球疏水閥原理

蒸汽疏水閥安裝在蒸汽加熱設備與凝結水回水集管之間。開啟時，桶在底部，閥門全開。凝結水進入疏水閥后流到桶底，充滿閥體，全部浸沒桶體，然后，凝結水通過全開閥門排至回水集管。蒸汽也從桶體底部進入疏水閥，占據桶體內的頂部，產生浮力。桶體慢慢升起，逐漸向閥座方向移動杠桿，直到完全關閉閥門?？諝夂投趸細怏w通過桶體的排氣小孔，聚集在疏水閥的頂部。從排氣孔排出的蒸汽，都會因疏水閥的散熱而凝結。當進來的凝結水開始充滿桶體時桶體開始對杠桿產生一個拉力。隨著凝結水位不斷升高，產生的力不斷增加，直到能夠克服壓差，打開閥門。疏水閥閥門開始打開，作用在閥瓣上的壓差就會減小。桶體將迅速下降，使閥門全開。積聚在疏水閥頂部的不凝性氣體先排出，然后凝結水排出。水流從桶體流出時帶動污物一起流出疏水閥。凝結水排放的同時，蒸汽重新開始進入疏水閥，新的一個周期又開始了。

四、疏水閥的分類

根據疏水閥的結構和運行原理，疏水閥大致可分為三大類，即機械型疏水閥、熱靜力型疏水閥和熱動力型疏水閥。

1、機械型疏水閥

機械型疏水閥也稱浮子型，是利用凝結水與蒸汽的密度差，通過凝結水液位變化，使浮子升降帶動閥瓣開啟或關閉，達到阻汽排水目的。機械型疏水閥的過冷度小，不受工作壓力和溫度變化的影響，有水即排，加熱設備里不存水，能使加熱設備達到佳換熱效率。大背壓率為80%，工作質量高，是生產工藝加熱設備理想的疏水閥。

機械型疏水閥有自由浮球式疏水閥、自由半浮球式疏水閥、杠桿浮球式疏水閥、倒吊桶式疏水閥。

2、熱靜力型疏水閥

熱靜力型疏水閥，是利用蒸汽和凝結水的溫差引起感溫元件的變型或膨脹帶動閥心啟閉閥門。熱靜力型疏水閥的過冷度比較大，一般過冷度為15度到40度，它能利用凝結水中的一部分顯熱，閥前始終存有高溫凝結水，無蒸汽泄漏，節能效果顯著。是在蒸汽管道，伴熱管線、小型加熱設備，采暖設備，溫度要求不高的小型加熱設備上，理想的疏水閥 。

熱靜力型疏水閥有膜盒式疏水閥、波紋管式疏水閥、雙金屬片式疏水閥；

3、熱動力型疏水閥

熱動力型疏水閥，根據相變原理，靠蒸汽和凝結水通過時的流速和體積變化的不同熱力學原理，使閥片上下產生不同壓差，驅動閥片開關閥門。因熱動力式疏水閥的工作動力來源于蒸汽，所以蒸汽浪費比較大。結構簡單、耐水擊、大背為50%，有噪音，閥片工作頻繁，使用壽命短。

熱動力型疏水閥有熱動力式疏水閥、圓盤式蒸汽保溫型疏水閥、脈沖式疏水閥。
