一、什么是水力控制閥

水力控制閥是利用水力控制原理，通過不同的構造達到多用途控制目的的閥門的總稱。水力控制閥一般由主閥、先導閥和其他閥門、控制管路等組成的。水力控制閥是以管道本身介質壓力作為動力源，進行啟閉、調節，把前導閥及系統小管路不同組合，就能具有近 30 種功能，根據使用目的﹑功能及場所的不同可演變成遙控浮球閥﹑減壓閥﹑緩閉止回閥﹑流量控制閥﹑泄壓閥﹑水力電動控制閥等，現在逐漸得到較普遍的使用。

二、水力控制閥的分類

水力控制閥按結構可分為：

1、單腔直通式水力控制閥

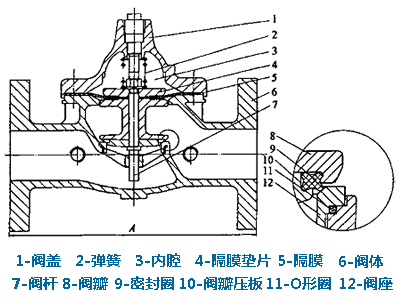

圖：單腔直通式水力控制閥結構

2、雙腔水力控制閥（包括雙腔直通式水力控制閥和雙腔直流式水力控制閥）

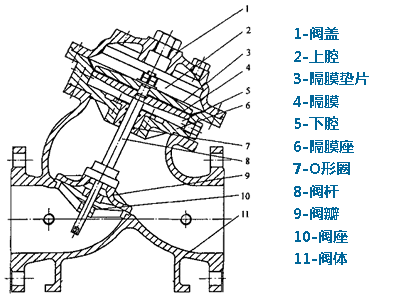

圖：雙腔水力控制閥結構

3、單腔角式水力控制閥

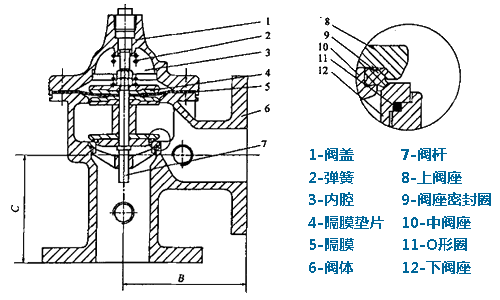

圖：單腔角式水力控制閥結構

三、水力控制閥的工作原理

水力控制閥是由一個主閥和附設的導管、針閥、球閥和壓力表等組成，導閥隨介質的液位和壓力的變化而動作，由于導閥種類很多，可以單獨使用或幾個組合使用，就可以使主閥獲得對水位和水壓及流量等進行單獨和復合調節的功能。但主閥閥體類似截止閥，閥門全開時，其壓力損失比其他閥門要大得多，且各個開度損失系數越是與全閉狀態接近，越是劇增，閥門口徑越大就越顯著。具有上述特性的閥門，在接近閥瓣的動作加速，易發生水錘的沖擊，接近全閉時，閥門動作越緩慢越好，于是可在閥瓣上設置節流裝置。

水力控制閥分隔膜型和活塞型兩類，工作原理相同，都是以上下游壓力差為動力，有導閥控制，使隔膜（活塞）液壓式差動操作，完全由水力自動調節，從而使主閥閥瓣完全開啟或完全關閉或處于調節狀態。

當進入隔膜（活塞）上方控制室內的壓力水被排到大氣或下游低壓區時，作用在閥瓣低部和隔膜下方的壓力值就大于上方的壓力值，從而將主閥閥瓣推到完全開啟的位置：當進入隔膜（活塞）上方控制室內的壓力值處于入口壓力與出口以來中間時，主閥閥瓣就處于調節狀態，其調節位置取決于導管系統中的針閥和導閥的聯合控制作用。導閥可以通過下游壓力的變化而開大或關小其自身的小閥口，從而改變隔膜（活塞）上方控制室的壓力值，控制主閥閥瓣的調節位置。

四、水力控制閥的變種

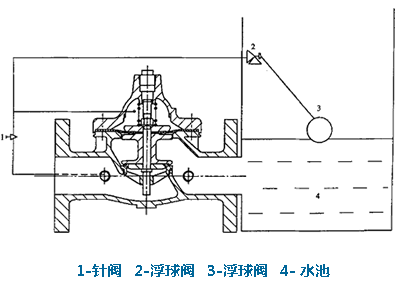

1、遙控浮球閥

利用控制回路中浮球升降來控制主閥的開戶和關閉，達到自動控制設定液位的閥門。

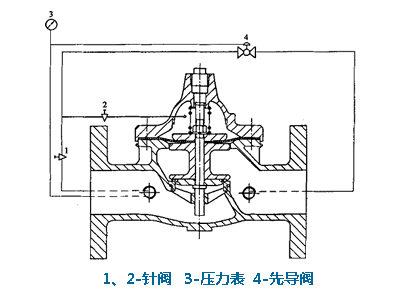

2、減壓閥

通過啟閉件的節流，將進口壓力降至某一個需要的出口壓力，并能在進口壓力及流量變動時，利用本身介質能量保持出口壓力基本不變的閥門。

3、緩閉止回閥

利用介質自身壓力控制實現延時關閉功能，從而消除或緩解水錘的止回閥。

4、持壓/泄壓閥

利用閥門自動開啟和關閉來穩定閥前管道壓力的閥門。

5、水泵控制閥

安裝在水泵出口處，有助于水泵的開啟和關閉并防止介質傲游的逆類閥門。
