截止閥是一種常用的截?cái)嚅y，主要用來接通或截?cái)喙苈分械慕橘|(zhì)。閥桿開啟或關閉行程相對較短，并具有非常可靠的切斷動作，絲扣截止閥的閥瓣一旦處于開啟狀況，它的閥座和閥瓣密封面之間就不再的接觸，并具有非常可靠的切斷動作，合得這種閥門非常適合作為介質的切斷或調節及節流使用。截止閥適用的壓力、溫度范圍很大，但一般用于中、小口徑的管道。

截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥門時，操作力所需要克服的阻力，是閥桿和填料的磨擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。近年來，從自密封的閥門出現后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。我國閥門“三化給”曾規定，截止閥的流向，一律采用自上而下。介質通過此類閥門時的流動方向發生了變化，因此截止閥的流動阻力較高于其它閥門。

截止閥在管道中一般應當水平安裝。截止閥只充許介質單向流動，所以安裝需要注意方向。截止閥只適用于全開和全關，不允許用于調節流量。

截止閥的優點：

1）結構簡單，制造和維修比較方便。

2）工作行程小，啟閉時間短。

3）密封性好，密封面間磨擦力小，壽命較長。

截止閥的缺點：

1）流體阻力大，開啟和關閉時所需力較大。

2）不適用于帶顆粒、粘度較大、易結焦的介質。

3）調節性能較差。

產品參數

安裝與維護注意事項

1、本產品應按規定之壓力、溫度、介質等項范圍內使用。

2、安裝本閥門時應事先清理閥腔和密封面，不允許有污物附著而影響密封性能。

3、清理閥腔的同時，要清除所有安裝之管道雜質，以防使用時污物軋壞密封面。

4、暫不使用本閥門時，應存放在干燥之處，不得露天存放或任意堆置。二端通路須堵塞，并定期檢查以防有關零件損壞及造成銹損。

5、搬運時不得丟擲，避免損傷閥門。

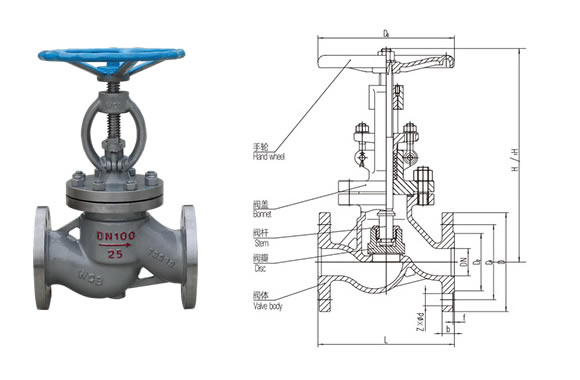

產品外形與結構尺寸

【J41H型PN16鑄鋼法蘭截止閥產品外形及結構尺寸】

注：數據來源于《GB/T 12221-2005 金屬閥門 結構長度》。

【J41H型PN25鑄鋼法蘭截止閥產品外形及結構尺寸】

注：數據來源于《GB/T 12221-2005 金屬閥門 結構長度》。

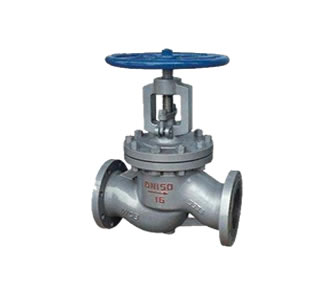

產品實物拍攝
