溝槽管件，是使用卡箍連接的管件。溝槽管件是使用卡箍，將各個帶溝槽的管件或管道連接起來。溝槽管件主要由橡膠密封圈、卡箍和緊固螺栓組成。卡箍內的橡膠密封圈置于管件的溝槽處，再將卡箍扣上，使用緊固螺栓上緊。溝槽管件，具有安裝簡單方便、安全可靠、成本低廉等優點，在消防管道、供給水管道上廣泛使用。溝槽管件，紅色涂裝為消防管道上使用，密封圈使用橡膠密封圈；藍色涂裝為供給水管道上使用，密封圈使用硅膠密封圈。
絲接異徑三通，是用于溝槽連接主管道分支用，三通中間為絲扣內絲。
| 產品名稱 | 絲接異徑三通 |
| 管件材質 | 球墨鑄鐵QT450-10 |
| 公稱通徑 | 89、114、140、165、219 |
| 公稱壓力 | 1.6MPa |
| 適用介質 | 水 |
| 執行標準 | GB 5135.11 |
| 規格尺寸 | 60 | 76 | 89 | 114 | 140 | 165 | 219 |
| 公稱通徑 | DN50 | DN65 | DN80 | DN100 | DN125 | DN150 | DN200 |
| 英寸規格 | 2” | 2 1/2” | 3” | 4” | 5” | 6” | 8” |
|
鋼管外徑 |
60mm | 76mm | 89mm | 114mm | 140mm | 165mm | 219mm |
注：溝槽管件，其上標的一般是鋼管外徑，如114mm。

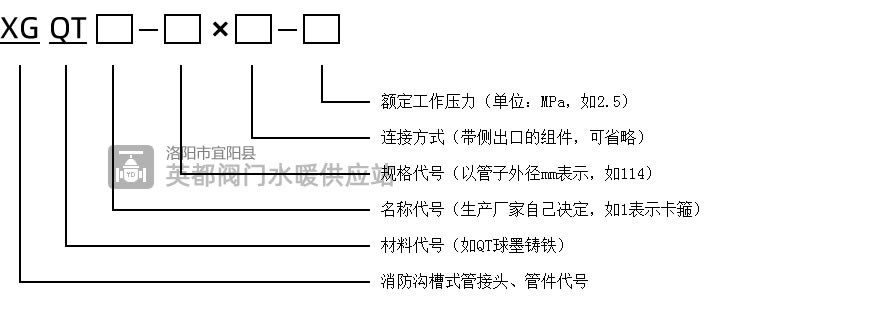

示例1：XGQT□-114-1.6，表示材料為球墨鑄鐵，管子外徑為114mm，額定工作壓力為1.6MPa的消防溝槽管接頭。其中，□（生產廠家自己規定），生產廠家可以將“1”表示卡箍，將“2”表示溝槽彎頭，將“3”表示溝槽三通，將“3S”表示絲接機械三通，將“8”表示轉換法蘭。
示例2：XGQT3S-114×Rc2-2.5，表示材料為球墨鑄鐵，主管外徑為114mm，側出口為右旋圓錐內螺紋接口，螺紋尺寸為2寸，額定工作壓力為2.5MPa的機械三通（假設生產廠家將機械三通的名稱代號命名為“3S”）。
