法蘭，又稱法蘭盤，是管子與管子之間相互連接的零件，用于管端之間的連接。法蘭上有螺絲孔，通過螺栓使兩個法蘭盤連接在一起，兩個法蘭盤之間用法蘭墊密封。法蘭連接是管道施工的重要連接方式，法蘭連接使用方便，可靈活安裝和拆卸，而且能夠承受較大的壓力。法蘭連接在工業管道中使用廣泛。
法蘭，根據與管道的連接方式，一般可分為平焊法蘭、對焊法蘭、絲扣法蘭等。根據法蘭盤使用壓力的不同，平焊法蘭可分為PN6法蘭、PN10法蘭、PN16法蘭、PN25法蘭等。同一公稱通徑的法蘭，在不同壓力標準下的螺絲孔中心距離、螺絲孔直徑、螺絲孔數量、密封面寬度、密封面高度、法蘭厚度、法蘭外徑等可能存在不同。

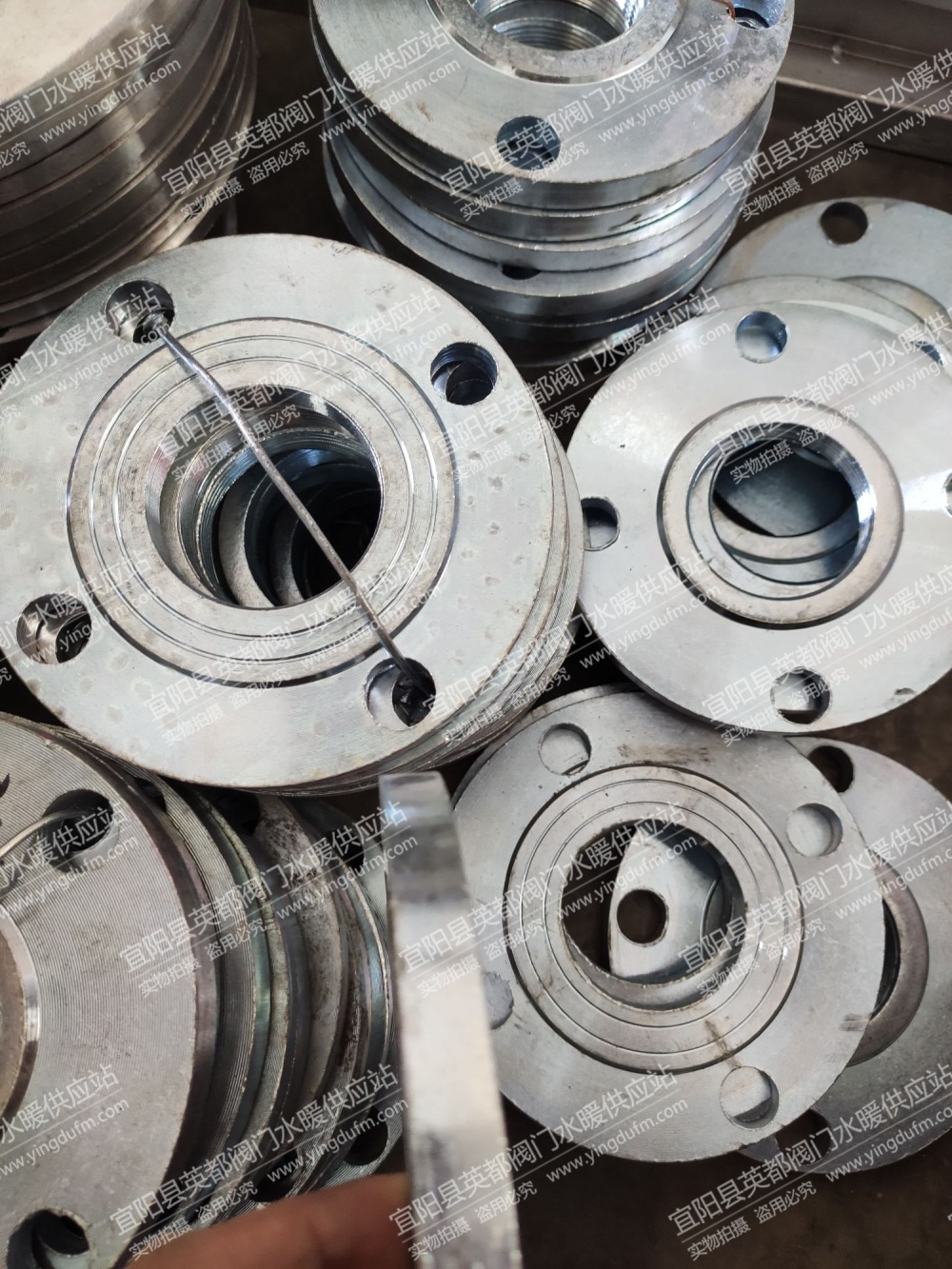

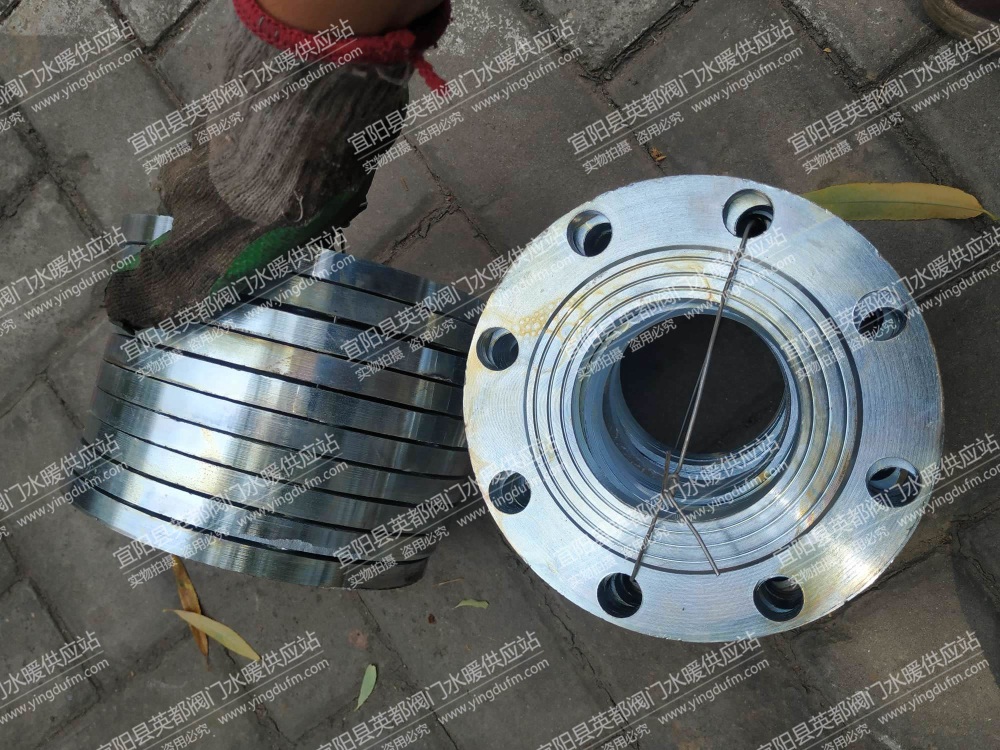

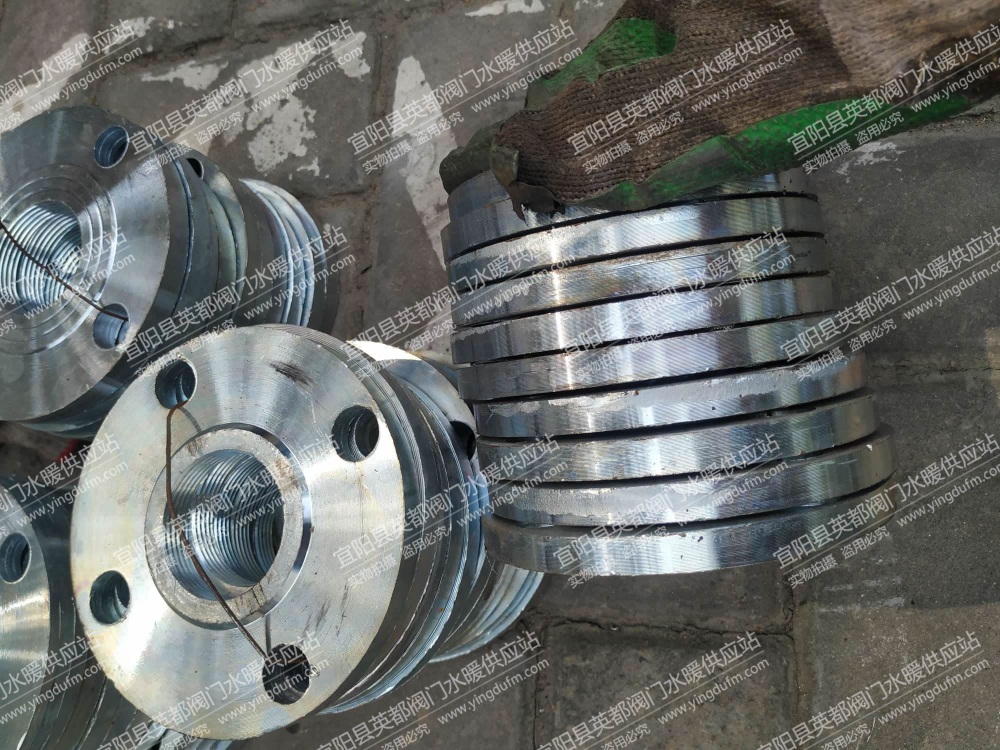

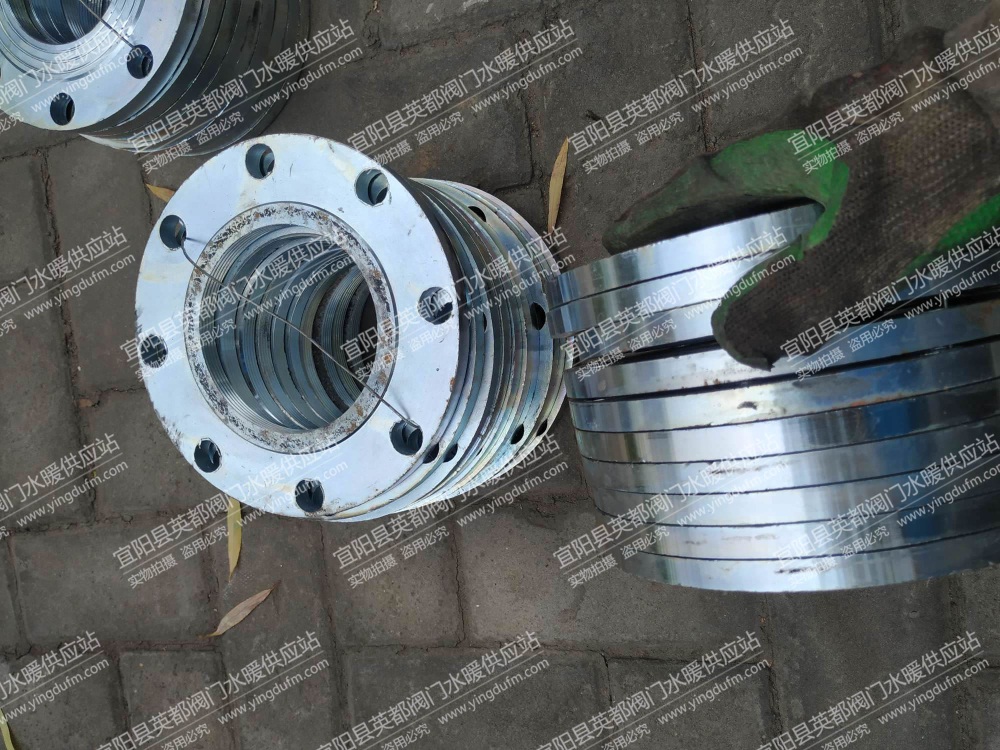

絲接法蘭，又稱絲扣法蘭，即中間為內絲，用于連接帶外絲的鋼管、管件或閥門。
| 產品名稱 | 絲接法蘭（法蘭盤） |
| 產品材質 | 碳鋼 |
| 公稱通徑 | DN15-100 |
| 公稱壓力 | 1.0MPa（PN10）、1.6MPa（PN16） |
| 適用介質 | 水、油、空氣、蒸氣、燃?xì)? |
| 執行標準 | GB/T 9114-2010 帶頸螺紋鋼制管法蘭 |
|

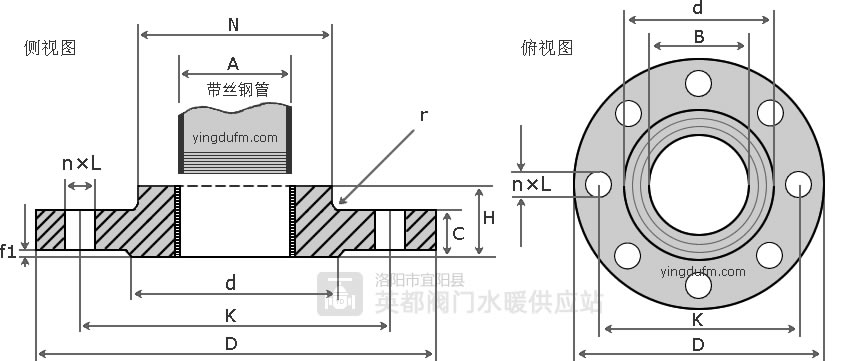

公稱通徑 DN |
鋼管外徑 A/mm |
連接尺寸 | 密封面 |
法蘭厚度 C/mm |
法蘭高度 H/mm |
法蘭頸 | ||||||
|
法蘭外徑 D/mm |
螺栓孔 中心距 K/mm |
螺栓孔 直徑 L/mm |
螺栓 | |||||||||
|
數量 n/個 |
螺紋 規格 |
d/mm | f1/mm | N/mm | r/mm | |||||||
| 15 | 21.3 | 95 | 65 | 14 | 4 | M12 | 45 | 2 | 16 | 22 | 35 | 4 |
| 20 | 26.9 | 105 | 75 | 14 | 4 | M12 | 58 | 2 | 18 | 26 | 45 | 4 |
| 25 | 33.7 | 115 | 85 | 14 | 4 | M12 | 68 | 2 | 18 | 28 | 52 | 4 |
| 32 | 42.4 | 140 | 100 | 18 | 4 | M16 | 78 | 2 | 18 | 30 | 60 | 6 |
| 40 | 48.3 | 150 | 110 | 18 | 4 | M16 | 88 | 3 | 18 | 32 | 70 | 6 |
| 50 | 60.3 | 165 | 125 | 18 | 4 | M16 | 102 | 3 | 18 | 28 | 84 | 6 |
| 65 | 76.1 | 185 | 145 | 18 | 4 | M16 | 122 | 3 | 18 | 32 | 104 | 6 |
| 80 | 88.9 | 200 | 160 | 18 | 4 | M16 | 138 | 3 | 20 | 34 | 118 | 6 |
| 100 | 114.3 | 220 | 180 | 18 | 8 | M16 | 158 | 3 | 20 | 40 | 140 | 8 |
注：數據來源于《GB/T 9114-2010 帶頸螺紋鋼制管法蘭》。絲接法蘭標準中的法蘭外徑、螺栓孔中心距、螺栓孔數量、規格與平焊法蘭標準一致。
|
公稱通徑 DN |
鋼管外徑 A/mm |
連接尺寸 | 密封面 |
法蘭厚度 C/mm |
法蘭高度 H/mm |
法蘭頸 | ||||||
|
法蘭外徑 D/mm |
螺栓孔 中心距 K/mm |
螺栓孔 直徑 L/mm |
螺栓 | |||||||||
|
數量 n/個 |
螺紋 規格 |
d/mm | f1/mm | N/mm | r/mm | |||||||
| 15 | 21.3 | 95 | 65 | 14 | 4 | M12 | 45 | 2 | 16 | 22 | 35 | 4 |
| 20 | 26.9 | 105 | 75 | 14 | 4 | M12 | 58 | 2 | 18 | 26 | 45 | 4 |
| 25 | 33.7 | 115 | 85 | 14 | 4 | M12 | 68 | 2 | 18 | 28 | 52 | 4 |
| 32 | 42.4 | 140 | 100 | 18 | 4 | M16 | 78 | 2 | 18 | 30 | 60 | 6 |
| 40 | 48.3 | 150 | 110 | 18 | 4 | M16 | 88 | 3 | 18 | 32 | 70 | 6 |
| 50 | 60.3 | 165 | 125 | 18 | 4 | M16 | 102 | 3 | 18 | 28 | 84 | 6 |
| 65 | 76.1 | 185 | 145 | 18 | 4 | M16 | 122 | 3 | 18 | 32 | 104 | 6 |
| 80 | 88.9 | 200 | 160 | 18 | 8 | M16 | 138 | 3 | 20 | 34 | 118 | 6 |
| 100 | 114.3 | 220 | 180 | 18 | 8 | M16 | 158 | 3 | 20 | 40 | 140 | 8 |
注：數據來源于《GB/T 9114-2010 帶頸螺紋鋼制管法蘭》。絲接法蘭標準中的法蘭外徑、螺栓孔中心距、螺栓孔數量、規格與平焊法蘭標準一致。
