圓盤式蒸汽疏水閥，又稱熱動力蒸汽疏水閥，是用于蒸汽管網及設備中，能自動排出凝結水、空氣及其它不凝結氣體，并阻水蒸汽泄漏的閥門。

圓盤式疏水閥，在熱動力式疏水閥的汽室外面增加一層外殼。外殼內室和蒸汽管道相通，利用管道自身蒸汽對疏水閥的主汽室進行保溫。使主汽室的溫度不易降溫，保持汽壓，疏水閥緊緊關閉。當管線產生凝結水，疏水閥外殼降溫，疏水閥開始排水；在過熱蒸汽管線上如果沒有凝結水產生，疏水閥不會開啟，工作質量高。閥體為合金鋼，閥心為硬質合金，該閥高允許溫度為550℃，經久耐用，使用壽命長，是高壓、高溫過熱蒸汽專用疏水閥。

圓盤式蒸汽疏水閥，具有結構緊湊、原理簡單、工作性能可靠等特點，廣泛適用于國內外各個行業。它是根據低速冷凝水與高速閃蒸蒸汽之間的“動力”壓差來工作，整個工作過程只有一個活動部件（不銹鋼碟片），它具有良好的關緊力并可以防止冷凝水回流回設備，確保設備的大工作效率。

疏水閥工作原理前面的文章已經有介紹（文章名稱：疏水閥的作用和原理），現在來詳細介紹一下圓盤式蒸汽疏水閥的工作原理。圓盤式蒸汽疏水閥的工作原理如下圖所示。

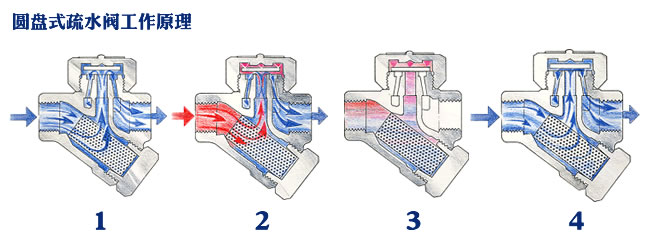

圖：圓盤式蒸汽疏水閥的工作原理

圓盤式蒸汽疏水閥的工作過程

第1步：起機時，進口壓力作用于碟片下部，頂起碟片，空氣和較冷的冷凝水立即排出。

第2步：當僅低于蒸汽溫度的熱冷凝水流經疏水閥時，壓力降低產生閃蒸蒸汽。高速的閃蒸蒸汽在碟片下方產生一個低壓區，使碟片靠近閥座。

第3步：同時，集聚在碟片上方的閃蒸蒸汽也使碟片壓緊閥座內環及外環。

第4步：由于頂蓋的散熱，碟片上方的閃蒸蒸汽冷凝，壓力下降，碟片再次升起，排出冷凝水。

然后重做第1步，之后不斷循環該過程。

由于圓盤式蒸汽疏水閥的工作原理要求進入疏水閥的壓力不低于一定的值，同時疏水閥的背壓一般不能高于進口壓力的50%，否則疏水閥將不能正常工作。另外，圓盤式蒸汽疏水閥為間歇式排放。因此，圓盤式蒸汽疏水閥一般不能使用于對加熱效率高同時帶有溫度控制設備的換熱器的應用。圓盤式蒸汽疏水閥一般應用于定壓系統的冷凝水排放，如蒸汽主管道、拌熱管線、壓燙機等的應用。

圓盤式蒸汽疏水閥在關閉過程中，閥芯和閥座之間有強烈的沖擊，如果閥芯和閥座的材質選擇不當、加工處理不合理，很容易造成閥芯和閥座的磨損，大大降低疏水閥的使用壽命。圓盤式蒸汽疏水閥具有體積小、重量輕，自動運行于其工作壓力范圍，無須調節，可用于高壓和過熱系統中，不受水錘和冰凍的損壞，可任意方向安裝，僅有一個運動部件，使用壽命長，維修簡單，可廣泛使用于定壓的冷凝水排放。
